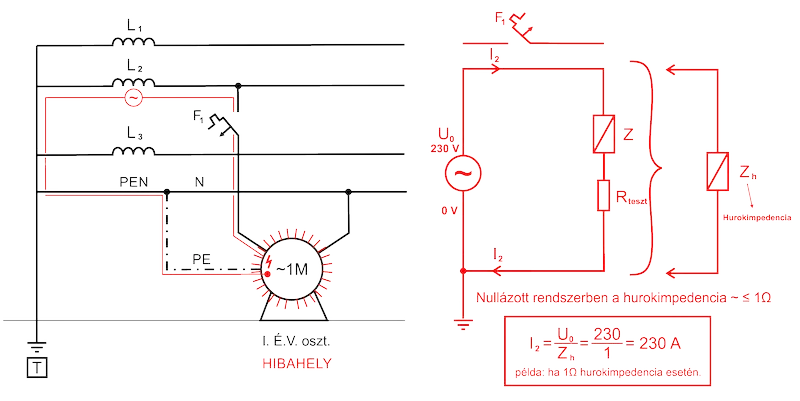

Testzárlat esetén a nullázóvezetőn keresztűl zárlati áramkör alakul ki, ahol a feszültség (U0) hatására és a zárlati kör eredő impedenciájának (hurokimpedencia / hurokellenállás) arányában nagy zárlati áram folyik, mely a túláramvédelmi készülékeket oldja. A hurokban kialakuló zárlati áram mértéke, valamit a kioldószerv névleges árama és a karakterisztikája dönti el a kioldás sebességét, aminek a TN rendszerben 0.4s, míg a TT rendszerben 0.2s alatt kell megtörténnie.
α -> szorzótényező
IN -> KMSZ / Olvadó névleges aránya
| Alfa (α) szorzó értékei | ||||
| KMSZ | Karakter. | TN | TT | Végáramok |
| B | 5 | 5 | 5 | |
| C | 5 | 10 | 10 | |
| D | 5 | 20 | 20 | |
példa:

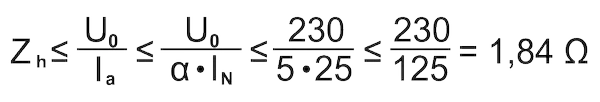

Hibahelyi hurokimpedenciát mértek háromfázisú (3x400/230V) nullázott berendezés végáramkörében. Az áramkör túláramvédelmi eszköze hárompólusú B25 kismegszakító, melynek α=5 kioldási tényezőt vehetünk figyelembe.
Mekkora a hibahelyi hurokimpedencia?

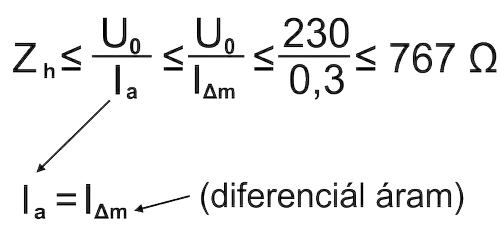

ÁVK esetén:
